Опис производа

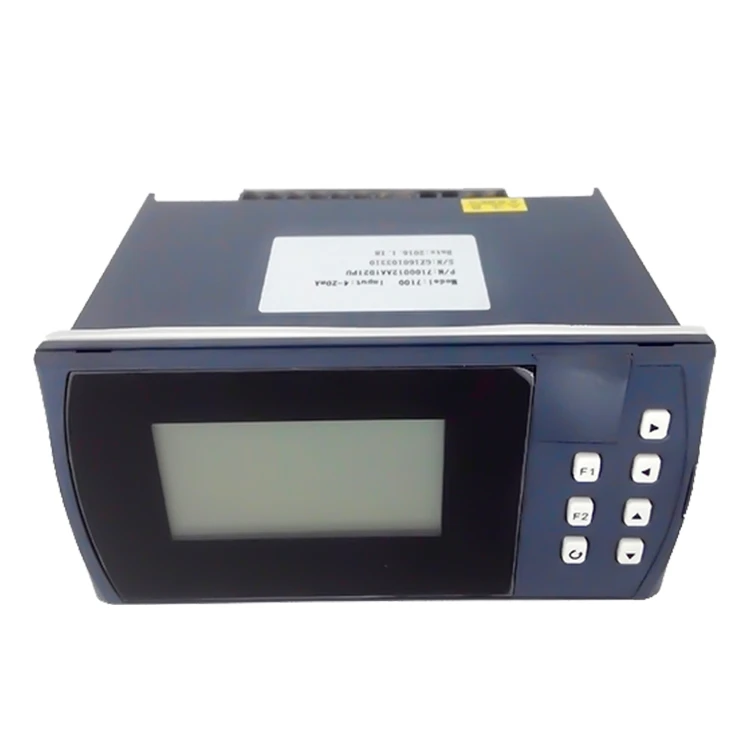

Контролер ЛЦД екрана серије Д7100/рекордер без папира је интелигентан мултифункционални секундарни инструмент. То је компактан и моћан снимач без папира. Поседује велики ЛЦД екран високе дефиниције праве боје као прозор за приказ, пружајући јасне и живописне карактеристике приказа. Његово језгро користи 32-бит АРМ микропроцесор велике брзине и високих перформанси, који нуди лак рад и брзу реакцију.
Са робусним функцијама снимања, складиштења и контроле, то је потпуно функционалан, лак за употребу, тачан, поуздан и исплатив производ који се широко користи у разним индустријама за праћење, контролу, снимање и даљински пренос различитих параметара процеса. У међувремену, Д7100 је компатибилан са свим МАЦСЕНСОР сензорима, мерилима протока и уређајима и системима других брендова.
Карактеристике производа
- Мултифункционални екран се може мењати по жељи
- 2 године историје, резервна копија података УСБ/СД картице
- 4 канала потпуно изоловани улаз, 30 врста потпуно променљивих сигналних улаза
- Функција корекције пристрасности, снимање података криве у реалном времену
- Пренос диска/СД картице 32Г У
- ПЦ софтвер за анализу
Спецификација производа
|
Улаз за мерење |
||
|
Улазни сигнал |
Струја: 0-20мА, 0-10мА, 4-20мА, 0-10мА (извлачење), 4-20мА (извлачење) Улазна импеданса: мања или једнака 100Ω Максимална граница улазне струје: Мања или једнака 30мА |
|
|
Напон: 0-5В, 1-5В, 0-10В (прилагођено), 0-5В (вађење), 1-5В (вађење), {{5} }мВ, 0-100мВ Улазна импеданса: већа или једнака 500КΩ |
||
|
Топлотна отпорност: Пт100, Цу50, Цу53, Цу100, БА1, БА2 |
||
|
Линеарни отпор: 0-400Ω |
||
|
Термопар: Б, С, К, Е, Т, Ј, Р, Н, Ф2, Вре3-25, Вре5-26 |
||
|
Излаз |
||
|
Излазни сигнал |
Аналогни излаз: 4-20мА (отпор оптерећења мањи или једнак 480Ω), 0-20мА (отпор оптерећења мањи или једнак 480Ω) 0-10мА (отпор оптерећења мањи или једнак 960Ω), 1-5В (отпор оптерећења већи или једнак 250КΩ) 0-5В (отпор оптерећења већи или једнак 250КΩ), 0-10В (отпор оптерећења већи или једнак 4КΩ) (прилагођено) |
|
|
Алармни излаз: релејни контролни излаз: АЦ220В/2А, ДЦ24В/2А (отпорно оптерећење) |
||
|
Излаз напајања: ДЦ24В±1, струја оптерећења мања или једнака 50мА |
||
|
Комуникациони излаз: РС485/РС232 комуникациони интерфејс, конфигурабилна брзина преноса у опсегу од 1200-9600бпс, усвојен стандардни МОДБУС РТУ комуникациони протокол, раздаљина комуникације до 1км за РС-485 и 15м за РС{{6} }. |
||
|
Свеобухватни параметри |
||
|
Прецизност мерења |
0.2%ФС±1д |
|
|
Радно окружење |
Температура околине: 0-50 степен ; релативна влажност: мања или једнака 85РХ; изолован од јако корозивног гаса |
|
|
Напајање |
АЦ 100-240В (напајање прекидача), 50-60ХЗ; ДЦ 20-29В (прекидач снага) |
|
Димензије производа
