Електромагнетни мерачи протока: принцип рада, предности, избор и решавање проблема

Мерење протока игра кључну улогу у савременим индустријским процесима. Међу многим технологијама за мерење протока које су данас доступне на тржишту, електромагнетни мерач протока (често назван маг метар) је један од најчешће коришћених инструмената за мерење проводљивих течности.

Шта је електромагнетни мерач протока?

A магнетни мерач протокамери брзину протока проводних течности користећи Фарадејев закон електромагнетне индукције. Када проводљива течност протиче кроз магнетно поље, индукује се напон који је пропорционалан брзини протока.

Основна структура

Типичан електромагнетни мерач протока састоји се од проточне цеви (обложене изолационим материјалом), електрода (за детекцију индукованог напона), калемова магнетног поља, претварача/предајника сигнала.

Када проводна течност протиче кроз магнетно поље, напонски сигнал се генерише и детектује електроде. Предајник затим претвара овај сигнал у излазни проток.

Предности електромагнетних мерача протока

Електромагнетни мерачи протока нуде неколико великих предности у индустријском мерењу.

Мала потрошња енергије

Маг мерачи обично захтевају ниску радну снагу, што их чини ефикасним за дуготрајан{0}}рад.

Погодно за тешке медије

Они могу да мере воду за пиће, прљаве течности, корозивне течности, муљ или чак течне{0}}чврсте мешавине.

На пример, отпадне воде, каша од пулпе, рударска каша и хемијске течности.

Не утичу на својства течности

У оквиру одређеног опсега проводљивости, на мерење не утичу:

• Температура
• Вискозност
• Густина
• Притисак

То их чини веома поузданим у сложеним индустријским окружењима.

Широки опсег мерења

Електромагнетни мерачи протока имају веома велики однос смањења:

Типичан опсег: 100:1

Неки дизајни: до 1000:1

Фаст Респонсе

Пошто нема покретних делова, маг мерачи имају:

• Нема механичке инерције
• Брз одговор
• Способност мерења пулсирајућег протока
• Способност мерења протока унапред и уназад
• Изузетно широк распон величина

Индустријски електромагнетни мерачи протока могу да покрију пречнике цеви од ДН10-ДН3000мм. То их чини погодним и за лабораторијске примене и за велике комуналне цевоводе.

Недостаци магнетних мерача протока

Упркос својим предностима, електромагнетни мерачи протока такође имају неколико ограничења.

Не могу да мере не-непроводне течности, гасове, пару или течности које садрже велике количине гаса, такође не могу да мере течности са веома ниском проводљивошћу, као што су нафтни производи, органски растварачи.

Осим тога, због ограничења материјала за облагање и електричне изолације, стандардни магметари нису погодни за окружења са веома високим{0}}температурама или екстремно ниским{1}}температурама. Ниске температуре могу изазвати кондензацију или мраз, што може оштетити изолацију.

Радни услови и захтеви за инсталацију

Да би се обезбедило тачно мерење, треба да буду испуњени следећи услови:

Магнетно поље мора бити стабилно и равномерно распоређено.

Профил брзине флуида треба да буде оси симетричан.

Течност мора да буде немагнетна, уједначена у проводљивости

Мерна цев мора бити потпуно напуњена течношћу (осим ако се не користи делимично напуњена цев).

Течност мора имати исти електрични потенцијал као и земља, тако да је потребно правилно уземљење.

Уобичајени кварови и решавање проблема

1. Проблеми са инсталацијом

Многи кварови се јављају због неправилне инсталације.

Типичне грешке укључују:

Инсталирање сензора на највишој тачки цевовода где се акумулира ваздух

Постављање на вертикалне цеви које се налазе на доле, што може довести до пражњења цеви

Недостатак повратног притиска, због чега цев не остаје пуна

Ови проблеми доводе до нестабилних или нетачних очитавања.

2. Мешање животне средине

Уобичајени извори сметњи укључују:

• Залутале струје у цевоводима
• Јаки електромагнетни таласи
• Магнетна поља великих мотора

Решења укључују:

• Независно уземљење
• Електрична изолација између сензора и цевовода
• Оклопљени сигнални каблови

3. Оштећење од грома

Гром може да изазове пренапоне високог напона кроз:

• Електрични водови
• Побудни калемови
• Сигнални каблови

Потребна је одговарајућа заштита од пренапона и уземљење.

4. Промене животне средине

Понекад мерач протока ради исправно током пуштања у рад, али касније показује нестабилне сигнале због промена околине, као што су:

• Заваривање у близини
• Новоуграђени трансформатори
• Нова електрична опрема

Ово може довести до неочекиваних сметњи.

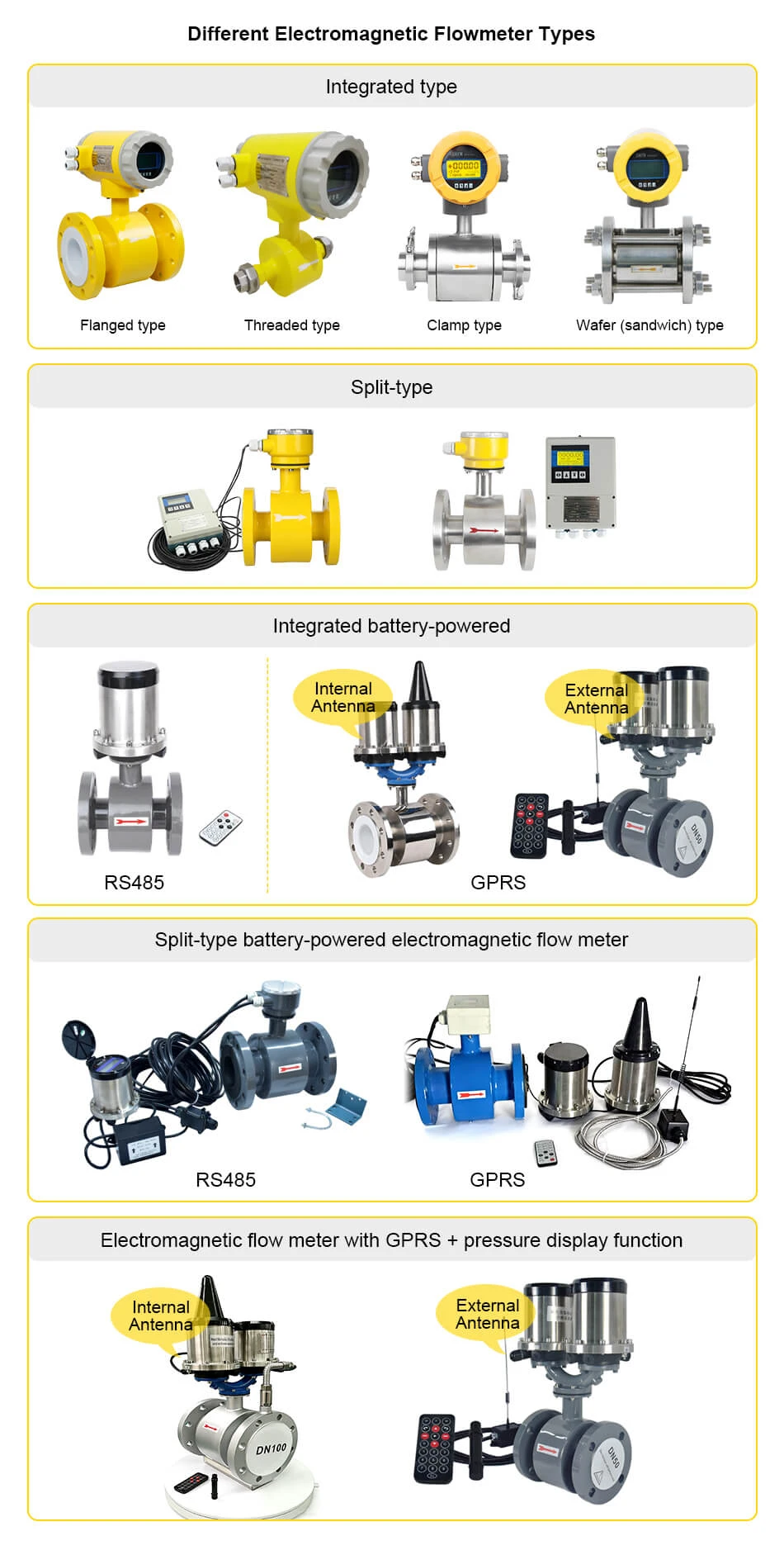

Главне врсте електромагнетних мерача протока

Електромагнетна мерила протока могу се класификовати на неколико начина.

По структури

Интегрални тип: сензор и предајник су интегрисани.

Даљински (раздвојени-тип): сензор и предајник се инсталирају одвојено.

По начину уградње

Прирубнички прикључак

Навојна веза

Стезна веза

Тип вафла (сендвич).

Напајањем и комуникацијом

РС485 комуникација

ГПРС даљински пренос

Рад на{0}}батерије

Неки модели такође интегришу праћење притиска и даљинску комуникацију података

Типични опсези примене

Велики пречник (300 мм – 1000 мм)

Углавном се користи у:

Општински водовод

Системи за одводњавање

Постројења за пречишћавање воде

Средњи пречник (50 мм – 250 мм)

Уобичајене апликације укључују:

Пулпа и црни ликер у фабрикама папира

Рударски муљ

Угљена каша у постројењима за припрему угља

Корозивне течности у хемијским постројењима

Вода за хлађење високе пећи

Хидраулички транспортни цевоводи угља

Мали пречник (< 50 mm)

Користи се у индустријама које захтевају хигијенске услове:

Фармацеутска индустрија

Прерада хране

Биотехнологија

Лабораторијске апликације

Како одабрати прави електромагнетни мерач протока

Приликом избора електромагнетног мерача протока, потребно је узети у обзир неколико кључних параметара.

Кључни фактори избора

• Меасуред медиум
• Пречник цеви
• Температура
• Притисак
• Распон протока
• Напајање
• Излазни сигнал
• Начин уградње

Водич за брзи избор

Зашто се електромагнетни мерачи протока широко користе

Електромагнетни мерачи протока постали су суштински инструменти у многим индустријама, укључујући:

• Контрола индустријских процеса
• Мерење енергије
• Мониторинг животне средине
• Транспортни системи
• Фармацеутска производња
• Научно истраживање
• Океанографско посматрање
• Мониторинг река и језера

Њихова поузданост, ниско одржавање и способност мерења тешких течности чине их једном од најважнијих технологија мерења протока у савременој индустрији.

Закључак

Када су правилно одабрани и инсталирани, електромагнетни мерачи протока могу пружити високу прецизност, минимално одржавање и одличну издржљивост, што их чини пожељним избором за савремено мерење индустријског протока.
